Dlaczego topologia sieci decyduje o ciągłości produkcji?

Każda minuta przestoju linii produkcyjnej to realna strata finansowa. Według raportu Aberdeen Group nieplanowane przestoje kosztują średnio od 50 do 250 tys. USD na godzinę — w zależności od branży. Jednym z kluczowych, a często pomijanych czynników wpływających na awaryjność jest właśnie topologia sieci przemysłowej.

Wybór struktury połączeń między urządzeniami — sterownikami PLC, czujnikami, panelami HMI czy systemami SCADA — ma bezpośrednie przełożenie na to, jak sieć zachowa się w momencie awarii. Decyzja podjęta na etapie projektu potrafi zredukować przestoje o kilkadziesiąt procent lub — jeśli podjęta błędnie — wielokrotnie zwiększyć podatność całego systemu na kaskadowe uszkodzenia.

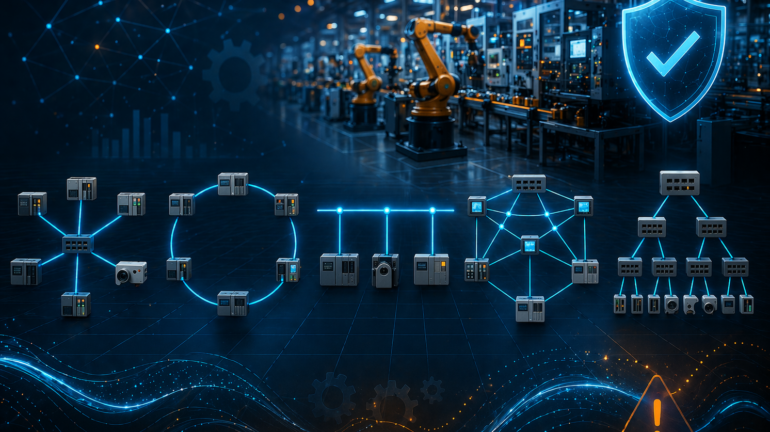

Cztery podstawowe topologie i ich charakterystyka awaryjna

1. Topologia magistrali (Bus)

W topologii magistrali wszystkie urządzenia podłączone są do wspólnego medium transmisyjnego — jednej magistrali komunikacyjnej. Rozwiązanie to jest najtańsze w budowie i najprostsze w konfiguracji, przez co przez lata dominowało w instalacjach opartych na standardach takich jak Profibus czy CAN.

Wpływ na awaryjność: Tu kryje się największe zagrożenie. Uszkodzenie magistrali w dowolnym miejscu dzieli sieć na dwa izolowane segmenty lub całkowicie wyłącza komunikację. Pojedyncze zwarcie kabla może unieruchomić całą linię technologiczną. Diagnostyka awarii jest co prawda prosta (łatwo zlokalizować przerwę), jednak czas usunięcia usterki potrafi być długi, jeśli kabel prowadzony jest przez trudno dostępne trasy.

Kiedy warto stosować: W małych instalacjach o niskich wymaganiach niezawodnościowych, gdzie priorytetem jest minimalizacja kosztów.

2. Topologia pierścienia (Ring)

Urządzenia połączone są w pętlę — każdy węzeł ma dwa sąsiadów, a dane mogą krążyć w obu kierunkach. Standard IEC 62439 (PROFINET z mechanizmem MRP, HSR czy PRP) definiuje protokoły odbudowy pierścienia po awarii w czasie od kilkuset mikrosekund do 200 ms.

Wpływ na awaryjność: Awaria jednego łącza nie przerywa komunikacji — ruch zostaje automatycznie przekierowany w drugą stronę pierścienia. To istotna przewaga nad magistralą. Problem pojawia się dopiero przy dwóch jednoczesnych uszkodzeniach lub przy awarii węzła pośredniczącego, co może całkowicie wyłączyć część sieci. Pierścień wymaga też starannego planowania tras kablowych — pętla powinna biec przez różne trasy fizyczne, inaczej jeden incydent (np. przebicie kabla przez wózek widłowy) uszkodzi oba odcinki.

Kiedy warto stosować: W średnich instalacjach z wymaganiami szybkiego przełączania i ograniczonym budżetem na redundancję.

3. Topologia gwiazdy (Star)

Każde urządzenie połączone jest bezpośrednio z centralnym przełącznikiem (switchem). To najczęściej stosowana topologia we współczesnych instalacjach Ethernet przemysłowego (PROFINET, EtherNet/IP).

Wpływ na awaryjność: Awaria jednego węzła końcowego (np. czujnika, napędu) nie wpływa na pozostałe urządzenia — to ogromna zaleta w porównaniu z magistralą. Jednak centralny switch staje się pojedynczym punktem awarii (SPOF — Single Point of Failure) całej sieci. Jego uszkodzenie oznacza natychmiastową utratę komunikacji ze wszystkimi podłączonymi urządzeniami. W środowiskach przemysłowych switch eksponowany jest na wibracje, wahania temperatury i zakłócenia elektromagnetyczne, co zwiększa ryzyko jego awarii ponad wartości z katalogów producenta.

Rozwiązaniem jest stosowanie zdublowanych switchy z aktywną redundancją (np. RSTP, MST) lub dedykowanych switchy przemysłowych klasy IP67 ze zwiększoną odpornością środowiskową.

Kiedy warto stosować: W większości nowoczesnych instalacji — pod warunkiem zastosowania redundantnego centrum sieci.

4. Topologia siatki (Mesh)

W topologii pełnej lub częściowej siatki każdy węzeł połączony jest z wieloma innymi węzłami, tworząc sieć redundantnych ścieżek. Rozwiązanie typowe dla krytycznych systemów infrastruktury — energetyki, przemysłu naftowego, wodociągów.

Wpływ na awaryjność: Najwyższa odporność na awarie spośród wszystkich topologii. Utrata jednego łącza lub węzła nie przerywa komunikacji — ruch automatycznie szuka alternatywnej drogi. Protokoły routingu (OSPF, ISIS) rekonfigurują sieć w czasie rzeczywistym. Jedynym poważnym ograniczeniem jest złożoność diagnostyki: im więcej ścieżek, tym trudniej zlokalizować źródło degradacji sygnału bez zaawansowanych narzędzi monitoringu.

Kiedy warto stosować: W instalacjach o krytycznym znaczeniu dla bezpieczeństwa, w strefach SIL, w infrastrukturze obsługującej procesy ciągłe (rafinerie, elektrownie, wodociągi).

Topologie hybrydowe — standard w złożonych instalacjach

Rzeczywiste sieci przemysłowe rzadko opierają się na jednej czystej topologii. Typowa architektura współczesnego zakładu produkcyjnego wygląda następująco:

• Poziom polowy (czujniki, napędy, roboty): gwiazda lub pierścień Ethernet przemysłowy
• Poziom sterownikowy (PLC, kontrolery): redundantny pierścień z przełączaniem MRP
• Poziom nadzorczy (SCADA, serwery OPC-UA): siatka z redundantnymi ścieżkami i firewallem przemysłowym
• Styk IT/OT: strefa zdemilitaryzowana (DMZ) z separacją logiczną i fizyczną

Taka wielowarstwowa architektura pozwala zoptymalizować koszty (tania gwiazda na poziomie polowym) i niezawodność (siatka na poziomie krytycznym) jednocześnie.

Kluczowe metryki awaryjności przy wyborze topologii

Projektując sieć przemysłową, warto opierać decyzje na mierzalnych parametrach, a nie tylko na intuicji:

MTBF (Mean Time Between Failures) — średni czas między awariami. Dla switchy przemysłowych renomowanych producentów wynosi typowo 300 000–500 000 godzin, dla kabli miedzianych w trudnym środowisku może spaść do 50 000–100 000 godzin.

MTTR (Mean Time To Repair) — średni czas naprawy. Topologia gwiazdy z centralnym monitoringiem skraca MTTR, bo natychmiast wiadomo, który węzeł przestał odpowiadać. Magistrala wymaga ręcznego pomiaru reflektometrycznego.

Dostępność sieci (Availability) obliczana jako MTBF / (MTBF + MTTR). Sieć z MTBF = 100 000 h i MTTR = 4 h osiąga dostępność 99,996% — odpowiadającą klasie „cztery dziewiątki”. Każda dodatkowa ścieżka redundantna przesuwa ten wynik w górę.

SIL (Safety Integrity Level) — w instalacjach objętych normą IEC 61508 topologia sieci wpływa na osiągalny poziom SIL. Systemy SIL 2 i SIL 3 wymagają zazwyczaj redundantnych, fizycznie odseparowanych ścieżek komunikacyjnych.

Najczęstsze błędy projektowe zwiększające awaryjność

Brak fizycznej separacji ścieżek redundantnych. Pierścień lub siatka traci sens, jeśli oba kable biegną w tym samym korytku kablowym. Jeden pożar, jedno przypadkowe przecięcie — i redundancja przestaje istnieć.

Zbyt długi czas rekonfiguracji protokołu. Starsze implementacje STP (Spanning Tree Protocol) potrzebują do 30–50 sekund na przełączenie. W sieciach procesowych to za długo — wymagają protokołów RSTP, MST lub dedykowanych rozwiązań przemysłowych z przełączaniem poniżej 20 ms.

Ignorowanie zakłóceń elektromagnetycznych (EMC). Topologia gwiazdy z kablami miedzianymi w otoczeniu falowników, spawarek i silników bez odpowiedniego ekranowania traci niezawodność szybciej niż wynikałoby z danych MTBF. Fiber optyczny backbone eliminuje ten problem.

Brak segmentacji sieci. Płaska sieć bez podziału na VLANy sprawia, że awaria jednego urządzenia (np. storm broadcastowy uszkodzonego switcha) może zalać ruchem całą instalację. Segmentacja ogranicza zasięg awarii do jednej domeny.

Praktyczne rekomendacje

Dla nowych instalacji o średniej wielkości: topologia gwiazdy z redundantnym switchem rdzeniowym i protokołem RSTP/MRP to zwykle najlepszy kompromis między kosztem a niezawodnością.

Dla krytycznych procesów ciągłych: zdublowany pierścień z fizycznie odseparowanymi trasami kablowymi lub częściowa siatka na poziomie sterownikowym.

Dla modernizacji istniejących instalacji: warto przeprowadzić audyt topologii pod kątem identyfikacji pojedynczych punktów awarii (SPOF) i selektywnie wzmocnić najbardziej krytyczne węzły, zamiast przebudowywać całą sieć.

Niezależnie od wybranej topologii — wdrożenie centralnego systemu monitoringu sieci (NMS, np. opartego na SNMP v3 lub PROFINET Diagnostics) pozwala na wczesne wykrywanie degradacji łączy, zanim dojdzie do pełnej awarii. To jeden z najtańszych sposobów na wydłużenie MTBF całej instalacji.
